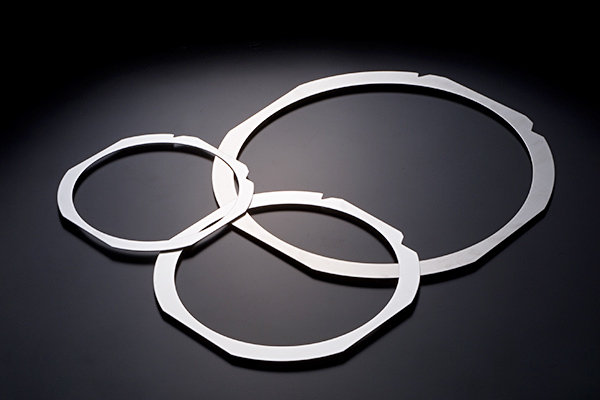

出荷用・搬送用治具の、強化アルミ合金製ダイシングフレームを取り扱っております。
ダイシングされた製品をダイシングフレーム付きのまま輸送しなければならないとき、軽量で安価な製品が求められます。そこで軽量と価格と剛性に徹底的にこだわって開発された製品が、強化アルミ合金ダイシングフレームです。
ダイシングフレームの特長
- 軽量化SUSダイシングフレームの1/3、樹脂ダイシングフレームより20％以上も軽量です。
- 低価格低価格の実現により、ランニングコスト、輸送コストの削減が出来ます。
- 簡単リサイクルアルミ合金製ですので、潰せばアルミ塊になり簡単リサイクル可能です。
- Co2削減軽量化による輸送エネルギーの削減や簡単リサイクルによる、地球温暖化防止に貢献。
- 安全作業大幅な軽量化により、作業者の安全に貢献します。
- 粘着性フレーム表面の特殊加工により、微粘着テープでも良く貼りつくよう設計されています。
強化アルミ合金製ダイシングフレーム比較表
| 12インチ ダイシングフレーム比較 |
重量(g) | 厚み(mm) | 価格イメージ (相対比較) |
リサイクル |
| SUS製ダイシングフレーム | 300 | 1.5 | 1 | ○ |
| 樹脂製ダイシングフレーム | 120～150 | 2.5～3.5 | 0.7 | △ |
| 強化アルミ合金製 ダイシングフレーム |
100 | 1.5 | 0.5 | ◎ |
ビッカーズ硬度比較表
| 菱輝測定点当り（1kg測定） | 表面硬度 | |
| 樹脂製ダイシングフレーム | HV=62 | HV=50 |
| アルミ素材 | HV=92 | HV=81.1 |
| 強化アルミ合金製 ダイシングフレーム |
HV=115 | HV=270.9 |
| 表面硬度の試験方法 | 供試品のビッカーズ硬さをJIS-Z2244に準じて測定。 |
| 試験荷重 | 100gf |
| 試験荷重保持時間 | 10秒 |
| 試験機 | 松沢精機製 |
| 微小硬度計 | DMH-2型 |
強化アルミ合金製ダイシングフレーム仕様
| 品種 | 最大径(mm) | 厚み(mm) | 重量(g) |
| EFA2-6-1 | φ228 | 1.5 | 36 |
| EFA2-8-1 | φ296 | 1.5 | 63 |
| EFA1215 | φ400 | 1.5 | 100 |
